移動風景

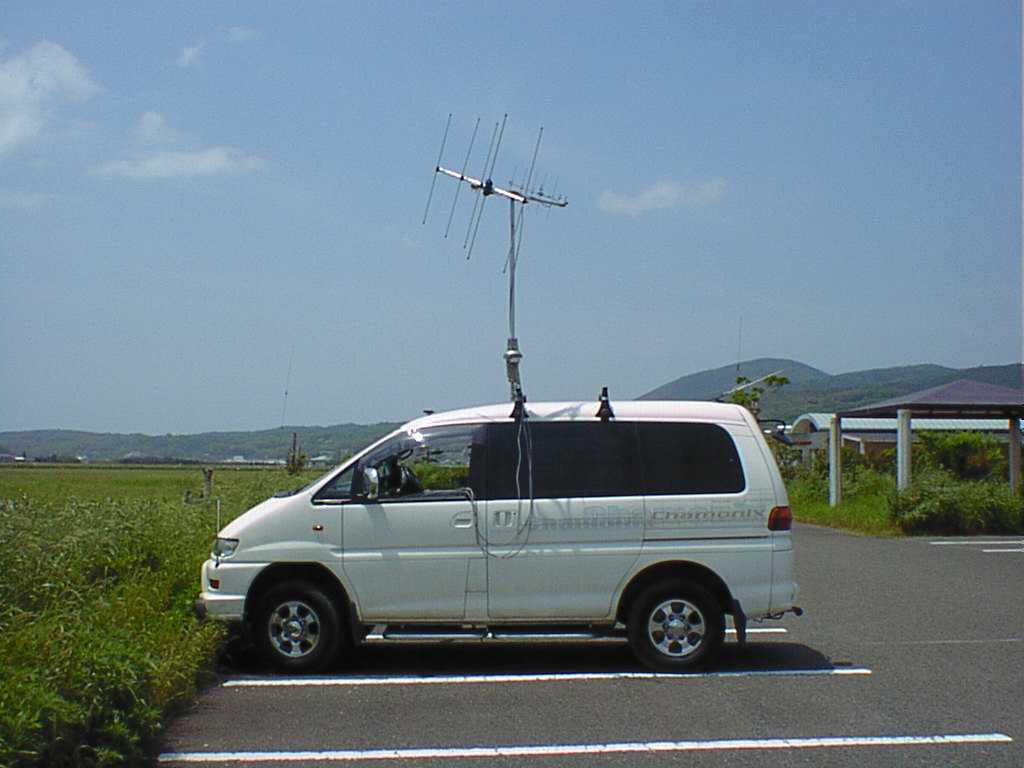

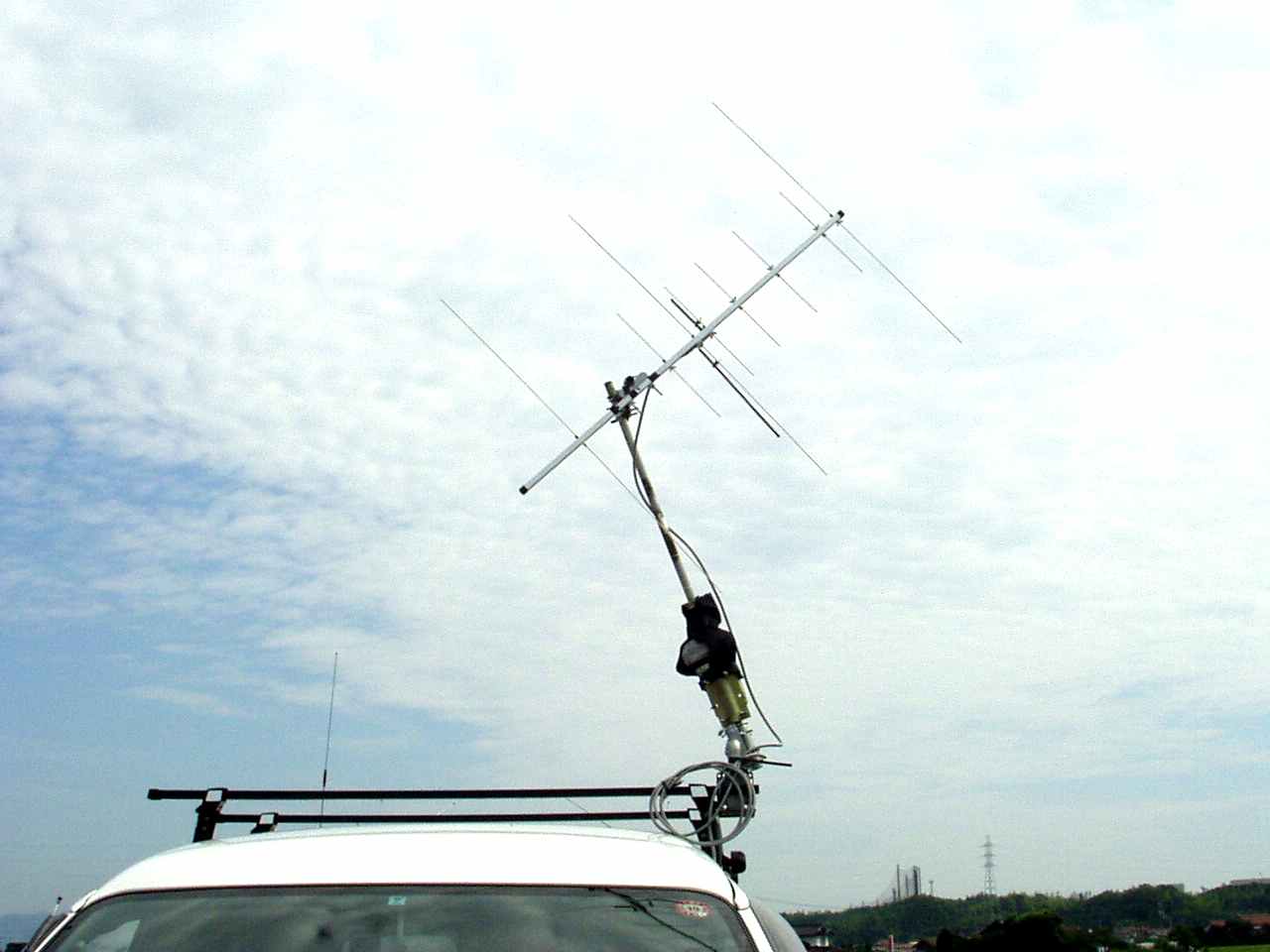

無線車1@出水市 移動用ant

衛星関連ソフトダウンロード

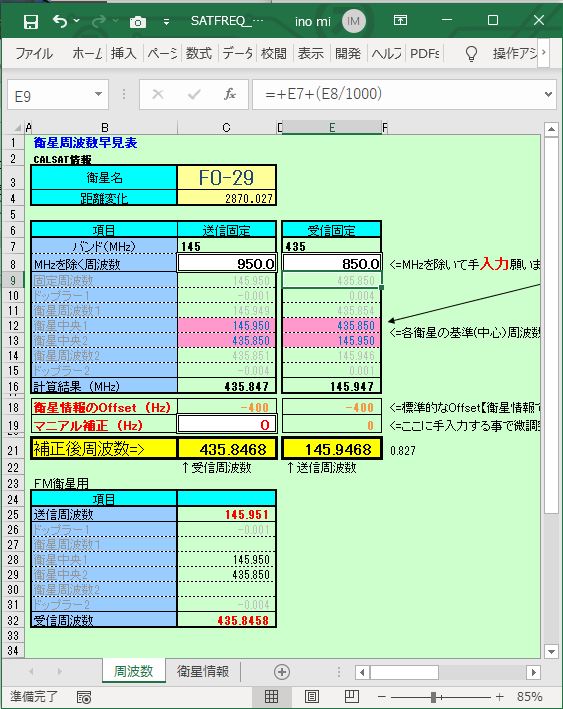

SAT周波数早見ソフトExcel
衛星通信用にCALSAT32を利用したサテライト周波数早見ソフトを作りました。
SAT周波数早見ソフトExcel

DL: SATFREQ_UVJ
衛星をこれから始める方やパソコン制御
出来ないリグ用に作った周波数早見ソフト
です。
CALSAT32を立ち上げて、その後この
ソフトを起動して下さい。
リグコンではありませんが、意外と
使えるかも?

※Open Officeでも使用出来ました。
 08/08/10

IC910SAT Excel  (IC-9100/IC-9700等ICOMサテライト対応機用)

こちらは衛星通信用にCALSAT32(KSATも可)を利用したリグの制御ソフトです。
リグの送信(受信)周波数を読み取って受信(送信)周波数を制御するソフトです。
ICOMのリグは2台でもコントロール可能

ダウンロード後は旧IC910SATが有るフォルダに移動して起動して下さい。
環境設定が引き継がれます。(旧VerがV7以降場合)


※このソフトはマクロ(VBA)を含んでいるのでセキュリティの設定変更が必要です。
 設定方法は通常のExcel(何でも可能)を立ち上げて
 【ファイル】⇒【オプション】⇒【トラストセンター(セキュリティセンター)】⇒
 【トラストセンターの設定】⇒【マクロの設定】で
 【警告を表示してすべてのマクロを無効にする】にチェックを入れて下さい。

 「すべてのマクロを有効にする」は危険ですの推奨しません。
IC910SAT Excel

DL: IC910SAT制御用Excel v7.01a
※ダウンロード後の起動でExcelが表示されない場合
 保護ビューで止まってる可能性が有ります。

【対応】
 タスクバーにあるExcelアイコンをクリック
 IC910SATのExcel画面が表示されたら
 ・保護ビューのメッセージが出ているので
  右上の【編集を有効にする(E)】ボタン押下
 ・セキュリティの警告で【コンテンツの有効化】
 ・以降はマニアルに記載されていますので参照

表示はされるが動かない場合は一旦×ボタンで終了
再起動をしてみて下さい。
IC910SAT制御用Excelマニアル(2021年11月)
20220526 V7.01a
・IC-910で衛星変更時の不具合修正
 IC-9100/9700では問題ありません
20220113 V7.00c〜e
・HO-113 (CAS-9/XW-3)を追加
・拡張機能のPOW部分を基本フォームに移動
・環境設定の読み込みはアップデート初回のみに設定
・その他バグ修正
20211107 V7.00b
・64Bit office対応で一部修正
・実行時エラー'1004'発生の対応 機種により発生? 予防補正
20211105 V7.00a     IC-9700対応3 他
・環境設定の保持(アップデート対応)
・簡易ログ機能の追加
  M4のCALL+時間/衛星名/599が記録されます。
  ・【送信&LOG】ボタン押下で送信時に記録
   (CALLの送信はチェックボタンで判定)
  ・【Log】ボタン押下で送信されずに記録されます。
・メモリキーヤーにM5〜M8を追加
・飛来通知の追加(CPUの能力でまともに鳴らない事も有るかも)
・スペクトラムスコープの変更機能追加
  FIXモードに戻す時は自動制御OFFでRIGタッチの事
・衛星固定モードをFM衛星以外でも使用可能とした。
  送信・受信固定から最新周波数を保持したまま衛星固定モードへ変更可能
  (以前はFM衛星用の為、リニア衛星を含め中間周波数1波のみだった)
・周波数補間機能追加
CALSATからは1秒単位で情報が来るのでその間は周波数を計算によって補間
・立ち上げ時に他のアプリの下に隠れる事が有るので前面に出るようにした
  ExcelへボタンでExcelが表示されるようにした
・使用ディスプレーにより画面からはみ出すことがありのでディスプレーの
 大きさを読み取って対応
  ※ただし、ディスプレーの設定のサイズ変更が100%のみ対応
・その他使い勝手の改善
20210815 V6.01a IC-9700対応2
※IC-9700ではエレキースピード/POW調整がデジタル化になり
自動制御中は操作が出来ない為、IC910SAT内で対応
@メインフォームに拡張表示を設置 (ボタン押下でON/OFF)
AちらつきチェックBOXを追加
Bエレキースピード(IC-9100/9700)の復活及びKEY-タイプの
  変更機能(IC-9700)追加
CPOW調整機能追加(IC-9100/9700)
D受信モードのSSBはIC9100/9700においてはUSBwを初期値に
ECW MemoryKeyer機能追加 (TNX UFWさん)
FSAT OFFボタンの追加 (TNX UFWさん)
■■■■■■■■■■■■【重要】■■■■■■■■■■■■
パソコンと無線機をつなぐI/F UP12Cでの運用でエラー多発!
USB接続やRigExpert接続では発生しておらず、また32ビットの
PCでは正常動作しているので、CPU 64Bit+UP12C組み合わせ
での障害と思われます。

該当設備の方は障害を了承の上での使用をお願い致します。
多少、対策を施して少しはましになっていますがエラー発生で
異常終了もしくはハングする可能性があります。
■■■■■■■■■■■■■■■■■■■■■■■■■■■■
20201204 V6.00c
・Microsoft Office 64Bit版対応   ・
・OffSet周波数の自動保存対応    ・
・IC9100 FO-29対応        ・
・受信でSSBのワイド/ナロ−切替対応 ・
・終了時にリグを起動前の状態に戻す ・
・SAT未対応機を1台もしくは2台使用時の不具合改善  ・

20210703 V6.00d
・IC-9700でのMAIN・SUBの切り替えで周波数表示が・
チカチカするのを対策(軽減処置)実施
CW/SSBで変動側が10Hz変化時のみ周波数変更
(FMは100Hzで送信は常時変更)


その他
